Mégohmmètres

Mesure d'isolement
Filtrer

UN MEGOHMMETRE EST UN APPAREIL PERMETTANT DE MESURER LA VALEUR EN OHMS D'UN ISOLEMENT

Une tension continue, de grande stabilité et de valeur souvent normalisée (500V DC étant la plus répandue) est appliquée aux bornes de « l’échantillon à mesurer » à l'aide d'un appareil de mesure électrique spécialisé. La mesure du courant de très faible valeur traversant l’échantillon est faite par un circuit ampèremétrique de forte sensibilité (électromètre). Un intégrateur de mesure permet d’obtenir, la valeur R=U/I de la « résistance d’isolement ».

Guide de choix MEGOHMMETRE

Product Descriptif Présentation Tension d'essai max. Valeur mesurée max. Précision Typique Ports de Communication
Mégohmmètres SEFELEC 1000-M
Mégohmmètre SEFELEC 1000-M,
écran tactile
Isolement: 200GOhm max.
Tension d'essai 20-1000VDC
Appareil de table / Baie de test 1000V 2 TOhms 2% Ethernet - RS232 - USB - API - 0..10V
Mégohmmètres SEFELEC 1500-M
Mégohmmètre / Pico-Ampèremètre
Gammes 2000 TOhm et 20,00 pA
Tension d'essai de 1V à 1500VDC
Ecran tactile.
Appareil de table / Baie de test 1500V 2000 TOhms 0,2% Ethernet - RS232 - USB - API - 0..10V
Mégohmmètre CA6541
Mégohmmètre autonome portatif, présenté en coffret robuste, Alimenté par piles. Portable 1000V 4 TOhms 5%
Mégohmmètres MCA6543
Mégohmmètre autonome portatif, présenté en coffret robuste, alimenté par batteries rechargeables, Interface RS232 Portable 1000V 4 TOhms 5% RS232
Mégohmmètres CA6545
Mégohmmètre autonome portatif, présenté en coffret robuste, alimenté par pîles Portable 5000V 10 TOhms 5% RS232
Mégohmmètre CA6547
Mégohmmètre autonome portatif, présenté en coffret robuste, alimenté par batteries rechargeables, Interface RS232 Portable 5000V 5 TOhms 5% RS232
Mégohmmètres CA6505
Pour les tests de controle et de maintenance des équipements industriels Portable 5000V 10 TOhms 5%
Mégohmmètre CA6549
Controleur d'isolement 10TΩ sous 5000V, avec écran graphique pour visualisation directe des courbes. Fonctions ratios de qualité Portable 5000V 10 TOhms 5% RS232
Megohmmètres CA6550
Controleur d'isolement 25 TΩ sous 10 kV Portable 10000V 25 TOhms 5% USB
Mégohmmètres CA6555
Controleur d'isolement 30 TΩ sous 15 Kv Portable 15000V 30 TOhms 5% USB
CA001
Chambre de sécurité 15KV pour tests HT - Petite taille.
Dimensions internes : Hauteur: 212 mm x Largeur: 390 mm x Profondeur: 424 mm

Complémentaire des testeurs SEFELEC 5x, RMG et SYNOR, cette chambre permet de sécuriser les essais...
SEFELEC 64-SC
Le SEFELEC 64-C est le scanner EATON de nouvelle génération, destiné à être utilisé avec des postes d’essais de rigidité diélectrique, diélectrimètres, testeurs de sécurité électrique, mégohmmètres et milliohmmètres dans toutes les...
Mégohmmètres SEFELEC 1000-M

0€

Mégohmmètre SEFELEC 1000-M,
écran tactile
Isolement: 200GOhm max.
Tension d'essai 20-1000VDC

Appareil de table / Baie de test
1000V
2 TOhms
2%
Ethernet - RS232 - USB - API - 0..10V
Mégohmmètres SEFELEC 1500-M

0€

Mégohmmètre / Pico-Ampèremètre
Gammes 2000 TOhm et 20,00 pA
Tension d'essai de 1V à 1500VDC
Ecran tactile.

Appareil de table / Baie de test
1500V
2000 TOhms
0,2%
Ethernet - RS232 - USB - API - 0..10V
Mégohmmètre CA6541

0€

Mégohmmètre autonome portatif, présenté en coffret robuste, Alimenté par piles.

Portable
1000V
4 TOhms
5%
Mégohmmètres MCA6543

0€

Mégohmmètre autonome portatif, présenté en coffret robuste, alimenté par batteries rechargeables, Interface RS232

Portable
1000V
4 TOhms
5%
RS232
Mégohmmètres CA6545

0€

Mégohmmètre autonome portatif, présenté en coffret robuste, alimenté par pîles

Portable
5000V
10 TOhms
5%
RS232
Mégohmmètre CA6547

0€

Mégohmmètre autonome portatif, présenté en coffret robuste, alimenté par batteries rechargeables, Interface RS232

Portable
5000V
5 TOhms
5%
RS232

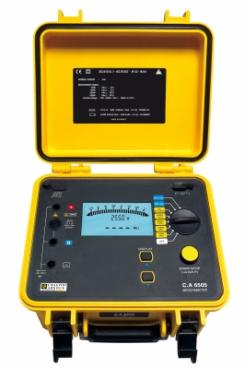

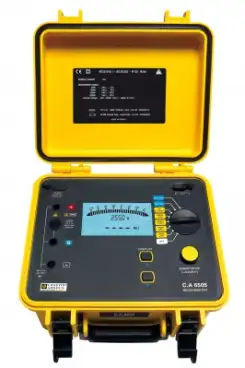

Mégohmmètres CA6505

0€

Pour les tests de controle et de maintenance des équipements industriels

Portable
5000V
10 TOhms
5%

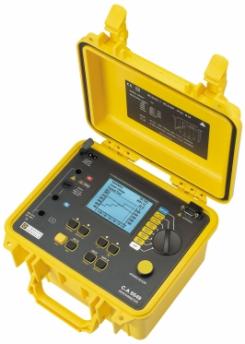

Mégohmmètre CA6549

0€

Controleur d'isolement 10TΩ sous 5000V, avec écran graphique pour visualisation directe des courbes. Fonctions ratios de qualité

Portable
5000V
10 TOhms
5%
RS232

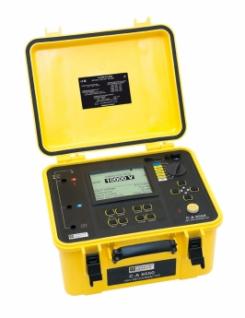

Megohmmètres CA6550

0€

Controleur d'isolement 25 TΩ sous 10 kV

Portable
10000V
25 TOhms
5%
USB
Mégohmmètres CA6555

0€

Controleur d'isolement 30 TΩ sous 15 Kv

Portable
15000V
30 TOhms
5%
USB
CA001

0€

Chambre de sécurité 15KV pour tests HT - Petite taille.
Dimensions internes : Hauteur: 212 mm x Largeur: 390 mm x Profondeur: 424 mm

Complémentaire des testeurs SEFELEC 5x, RMG et SYNOR, cette chambre permet de sécuriser les essais...

SEFELEC 64-SC

0€

Le SEFELEC 64-C est le scanner EATON de nouvelle génération, destiné à être utilisé avec des postes d’essais de rigidité diélectrique, diélectrimètres, testeurs de sécurité électrique, mégohmmètres et milliohmmètres dans toutes les...



APPLICATIONS DU MEGOHMMETRE

FABRICANTS, LABORATOIRES, CHAINES DE PRODUCTION, MAINTENANCE

BANDEAUCABLETESTER

► Fabricants de câble (qualité des isolants …)

► Transformateurs, bobines, moteurs électriques

► Composants (capacités, résistances, capteurs,…)

► Sous ensembles dans le domaine aéronautique et aérospatial (câbles …)

► Connecteurs, interrupteurs, relais

► Laboratoires de tests

► Industrie automobile (alternateurs, systèmes d’éclairage …)

► Circuits imprimés

CARACTERISTIQUES TECHNIQUES DU MEGOHMMETRE

APPAREIL PORTATIF OU APPAREIL DE LABORATOIRE, POUR DES UTILISATIONS EN MANUEL OU DES POSTES AUTOMATIQUES, NOTRE GAMME DE MEGOHMMETRES COUVRE LES CARACTÉRISTIQUES SUIVANTES :

► Mesure de résistance jusqu’à 2000 TΩ

► Test d’isolement sous une tension de 1 V jusqu’à 70 kVDC (pas de 1 V)

► Fonction picoampèremètre pour des mesures de courant à partir de 0,1 pA

► Option GPIB, RS232, ETHERNET, 0-10V, API disponibles

► Précision de mesure à partir de 0,2 %

► Mesure de résistivité superficielle suivant les normes IPC-TM-650 2.6.3.3, DIN 325613,

ANSI/J-STD-004, Bellcore GR-78, JIS Z 3284, … avec la matrice de commutation IsoScan

► Mesure de résistivité superficielle suivant la DIN53482, VDE0303, IEC93 avec notre sonde SRE24.
